直流接觸器的工作原理與應用

作者：sm002 來源：本站發布日期： 2025-08-08 04:53:52

直流接觸器是一種廣泛應用于電力控制系統中的電氣設備，主要用于控制直流電動機和其他直流負載的開關操作。它能夠通過電磁力將電路中的開關裝置連接或斷開，從而實現電流的通斷控制。直流接觸器在電力設備、工業自動化、機械設備以及電動汽車等領域中有著重要的應用。本文將探討直流接觸器的工作原理、構造、特點以及應用。

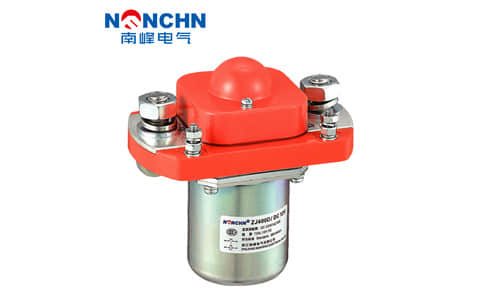

直流接觸器

一、直流接觸器的工作原理

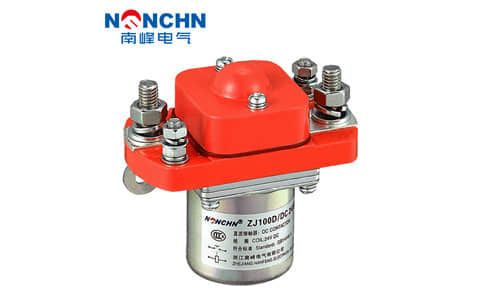

直流接觸器

直流接觸器的工作原理主要依賴于電磁力的作用。接觸器內部通常包含電磁鐵和一組觸點。電磁鐵由線圈、鐵芯和銜鐵組成，當電流通過線圈時，會在電磁鐵中產生磁場。該磁場會引起銜鐵的移動，推動觸點接通或斷開電路。當電磁鐵斷電時，銜鐵會在彈簧的作用下復位，觸點恢復原狀，切斷電流。

由于直流電流沒有交流電流的周期變化，直流接觸器必須在觸點關閉和打開時避免火花的產生。這也是直流接觸器設計的一個重要考慮因素。因此，直流接觸器的觸點一般采用較高的耐壓材料，能夠有效防止因電弧或火花引起的設備損壞。

二、直流接觸器的構造

直流接觸器的主要組成部分包括電磁鐵、銜鐵、觸點系統、彈簧和外殼。電磁鐵是接觸器的核心部分，它通過電流產生磁場，控制銜鐵的運動，從而實現電路的開閉。銜鐵是受到電磁鐵作用的關鍵部件，它在磁場的推動下做出相應的機械運動，帶動觸點系統的動作。觸點系統由常開觸點和常閉觸點組成，通常根據需求選擇不同類型的觸點配置。

此外，彈簧的作用是確保銜鐵在電磁鐵斷電后能夠恢復到原來的位置，保證接觸器能夠正常斷開電路。外殼則是保護接觸器內部組件，防止外界環境對其造成損害。

三、直流接觸器的特點

高可靠性：直流接觸器能夠在較高的負載電流下長時間穩定工作，確保電力控制系統的可靠性。

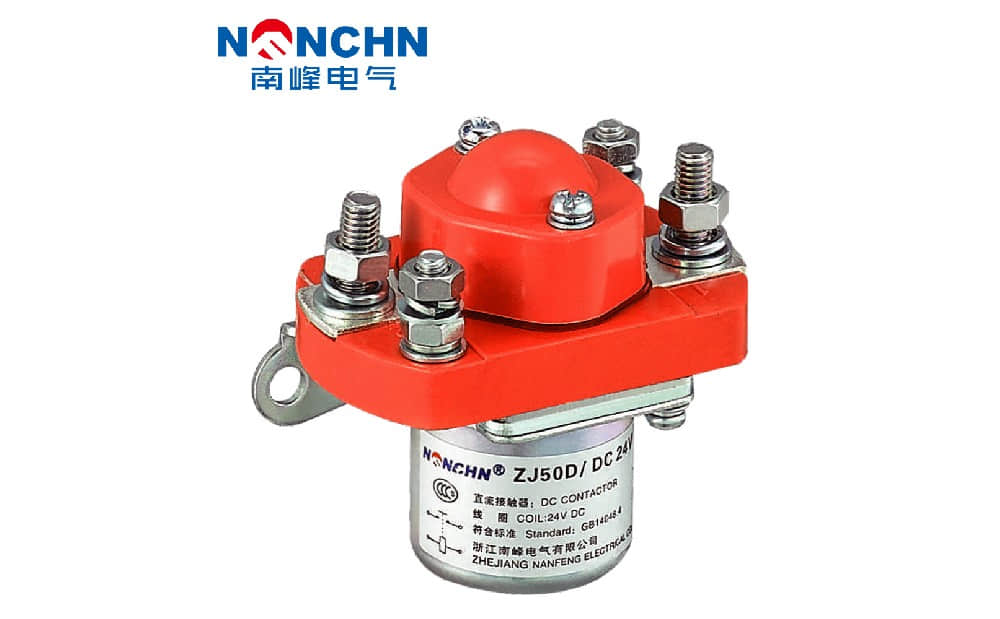

直流接觸器
