直流接觸器的工作原理與應用

作者：sm002 來源：本站發布日期： 2025-08-10 10:16:57

直流接觸器是用于控制直流電路中的開關裝置，廣泛應用于電氣控制系統中，尤其是在電力系統、自動化設備以及交通工具的電氣設備中。它主要用于接通或斷開電路，通過電磁力來控制電路的閉合與斷開。與交流接觸器相比，直流接觸器具有一些獨特的設計和技術要求，以適應直流電路的特點。本文將介紹直流接觸器的工作原理、主要結構以及其應用領域。

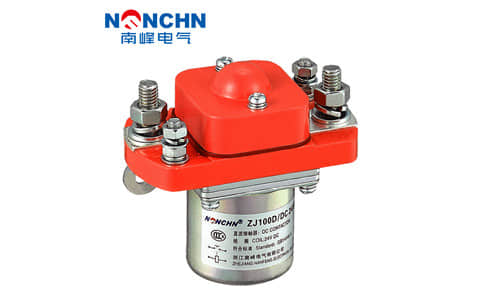

直流接觸器

工作原理

直流接觸器

直流接觸器的工作原理基于電磁力的原理。當直流電流通過接觸器線圈時，線圈會產生一個磁場，從而使接觸器的鐵心產生吸力，將觸點閉合，完成電路的接通。當電流切斷或斷開電源時，線圈的電磁力消失，接觸器的觸點恢復到原來的狀態，從而實現電路的斷開。

直流接觸器的結構與交流接觸器類似，都包括線圈、鐵心、觸點、彈簧和外殼等部分。但由于直流電流的特殊性質，直流接觸器的觸點設計和制造需要考慮到直流電流產生的電弧問題。直流電流不像交流電流那樣周期性地經過零點，因此在接觸器觸點斷開時，電弧難以熄滅，這就要求直流接觸器的觸點必須具備較高的耐弧能力，并且需要采用特殊的電弧滅弧裝置。

主要結構

直流接觸器的主要組成部分包括：

線圈：是接觸器的驅動部分，通電后產生電磁力。

鐵心：通過電磁作用來吸引觸點，使電路接通。

觸點：用于電路的接通和斷開，通常由耐磨、耐高溫的材料制成。

彈簧：用于觸點的回位，確保接觸器在電流切斷后能夠迅速恢復原狀。

滅弧裝置：直流接觸器的觸點斷開時，電弧是一個主要問題，因此需要特殊的滅弧裝置來迅速熄滅電弧，防止接觸器損壞。

應用領域

直流接觸器在多個領域中有著廣泛的應用，主要包括以下幾個方面：

電力系統：直流接觸器常用于電力變電站、發電廠等場所，用于控制直流電機的啟停，或控制直流負載的連接與斷開。

直流接觸器
